Traseu frigorific pentru aer conditionat 18000 BTU, tevi Cupru 1/4 - 1/2
Traseul frigorific este destinat instalarii aparatelor de aer conditionat de 18000 BTU care utilizeaza conexiuni frigorifice de 1/4" si 1/2", respectiv aproximativ 6,35 mm si 12,70 mm. Produsul include componentele principale necesare realizarii legaturii dintre unitatea interioara si unitatea exterioara si se dimensioneaza in functie de lungimea reala a traseului de montaj.
Configuratia cuprinde doua tevi de cupru izolate, cablu electric de comunicare, tub pentru evacuarea condensului si banda de matisat. Alegerea corecta a diametrelor este importanta pentru functionarea sistemului frigorific, de aceea compatibilitatea trebuie verificata cu specificatiile exacte ale aparatului de aer conditionat.
Detalii importante pentru alegerea traseului frigorific
- Compatibilitate: aparate de aer conditionat de 18000 BTU care folosesc conexiuni frigorifice de 1/4" si 1/2".
- Diametru teava lichid: 1/4", aproximativ 6,35 mm.
- Diametru teava gaz: 1/2", aproximativ 12,70 mm.
- Izolatie: ambele tevi de cupru sunt prevazute cu izolatie pentru utilizare in instalatii de climatizare.
- Conexiune electrica: este inclus cablu MYYM 5 x 1,5 pentru comunicarea dintre unitati.
- Drenaj: traseul include tub pentru evacuarea condensului.
- Protectie si organizare: componentele traseului pot fi grupate si protejate cu banda de matisat inclusa.
Ce contine traseul frigorific

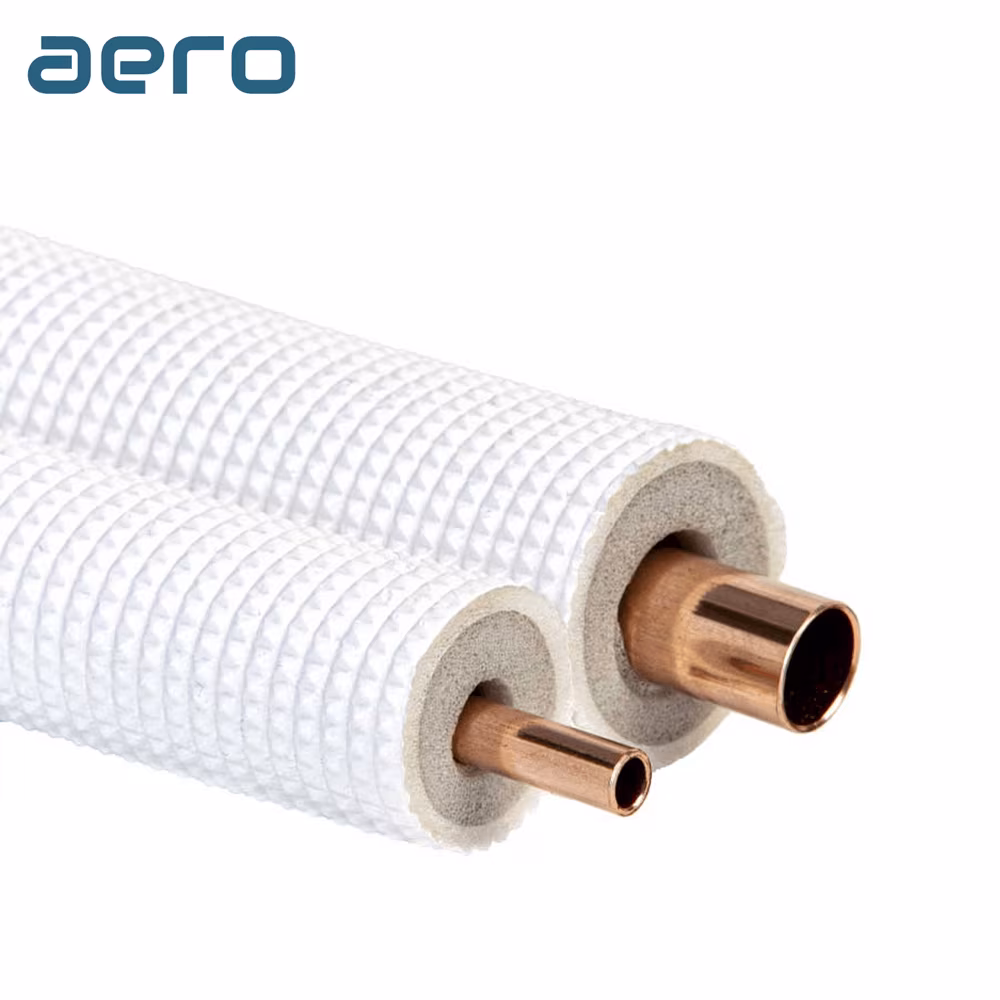

- Teava izolata din cupru 6,35 mm (1/4") – pentru circuitul frigorific.
- Teava izolata din cupru 12,70 mm (1/2") – pentru circuitul frigorific.

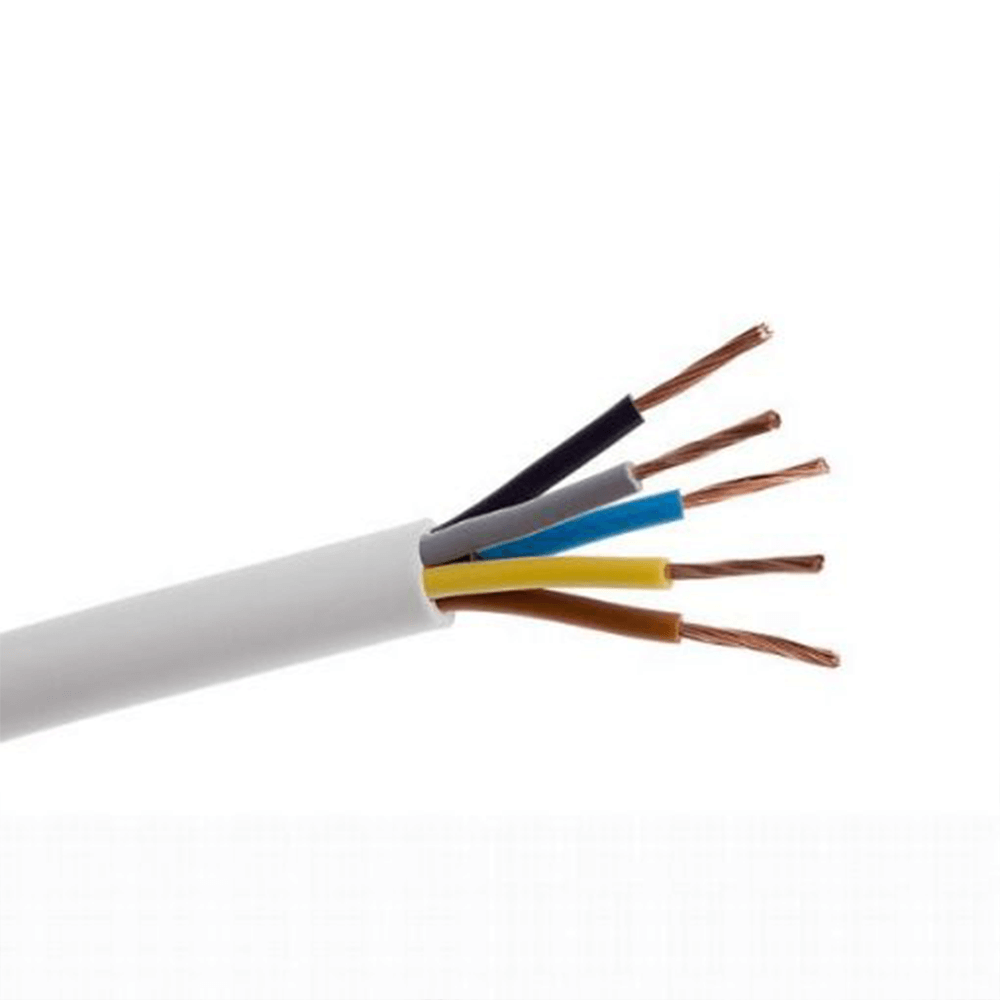

- Cablu electric MYYM 5 x 1,5 – pentru comunicarea si conexiunile dintre unitati, in configuratiile compatibile.

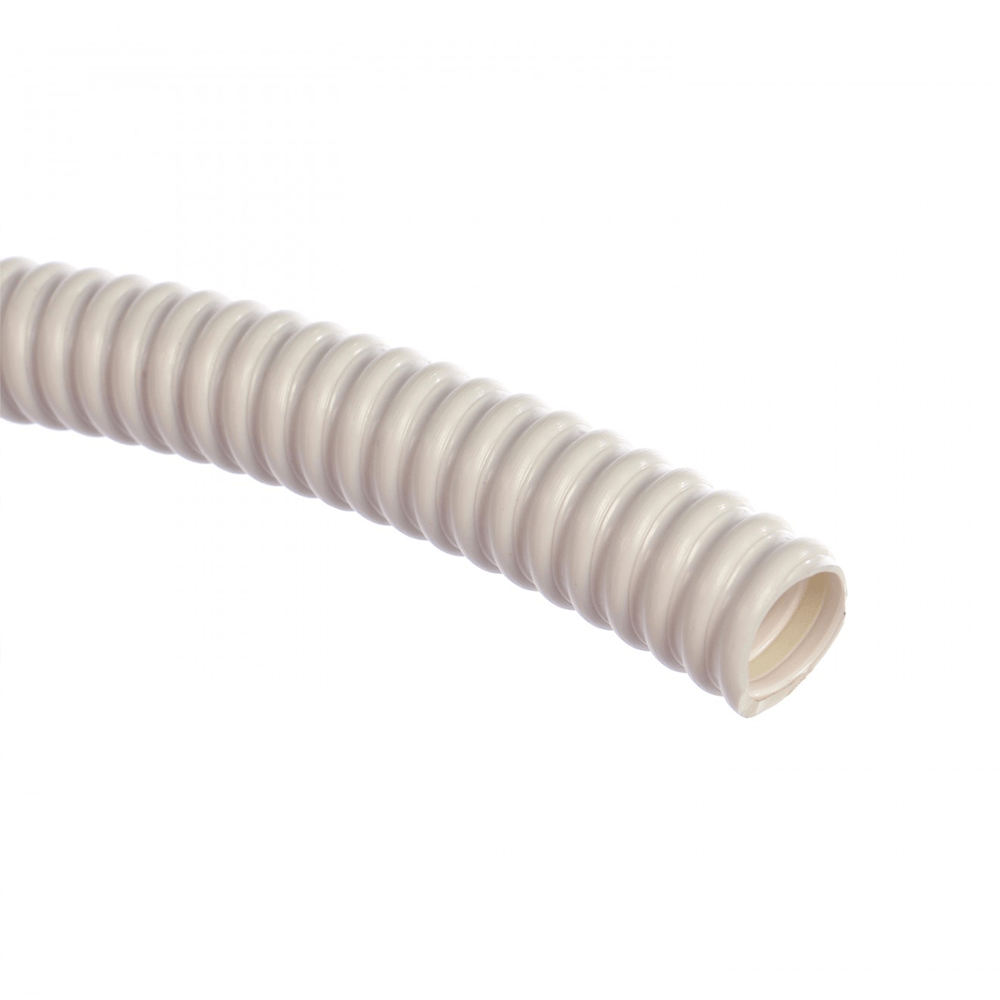

- Tub de drenaj – pentru evacuarea condensului produs de unitatea interioara.

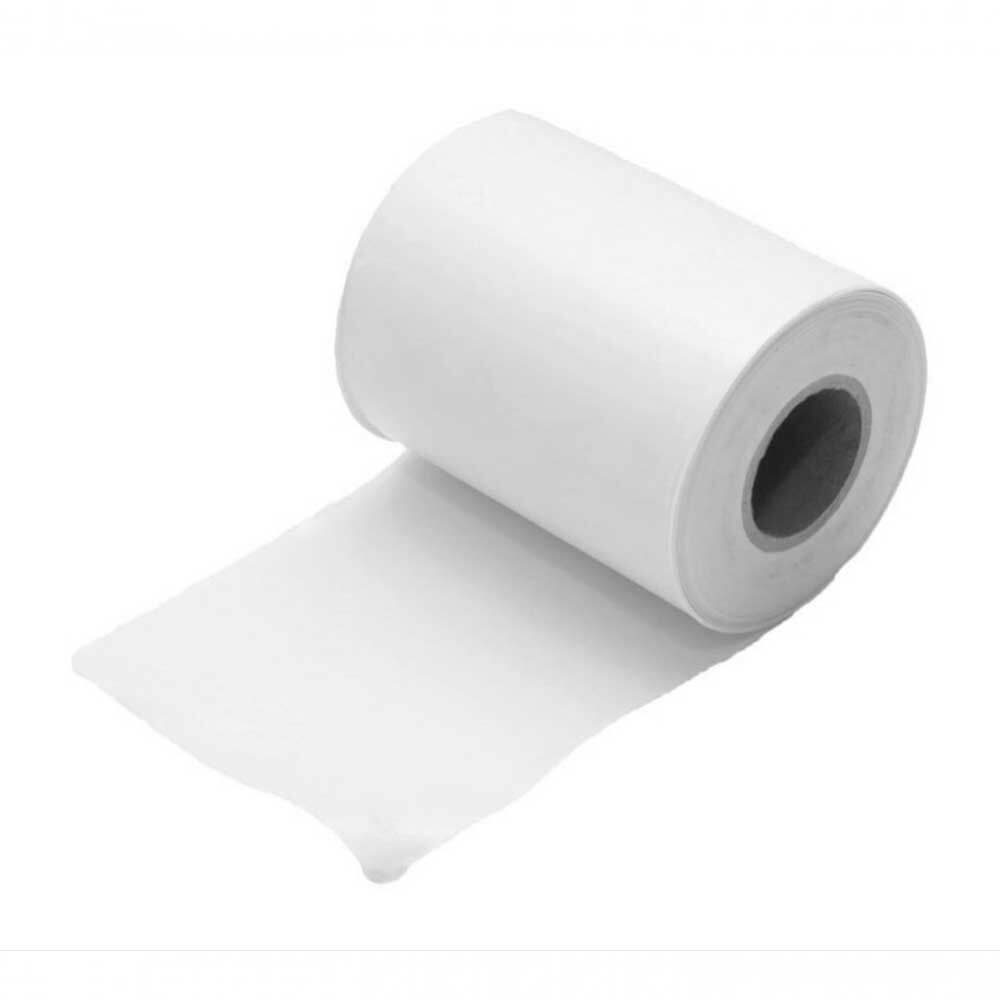

- Banda de matisat – pentru gruparea si protejarea traseului.
Traseu complet pentru conectarea unitatii interioare si a unitatii exterioare
Traseul frigorific realizeaza legatura functionala dintre unitatea interioara si unitatea exterioara a unui aparat de aer conditionat split. Cele doua conducte de cupru permit circulatia agentului frigorific, iar izolatia limiteaza schimbul termic cu mediul exterior si aparitia condensului pe suprafata tevilor.
Pe acelasi traseu sunt dispuse cablul electric de comunicare si tubul de drenaj, astfel incat instalatia sa poata fi realizata compact si organizat intre cele doua unitati.

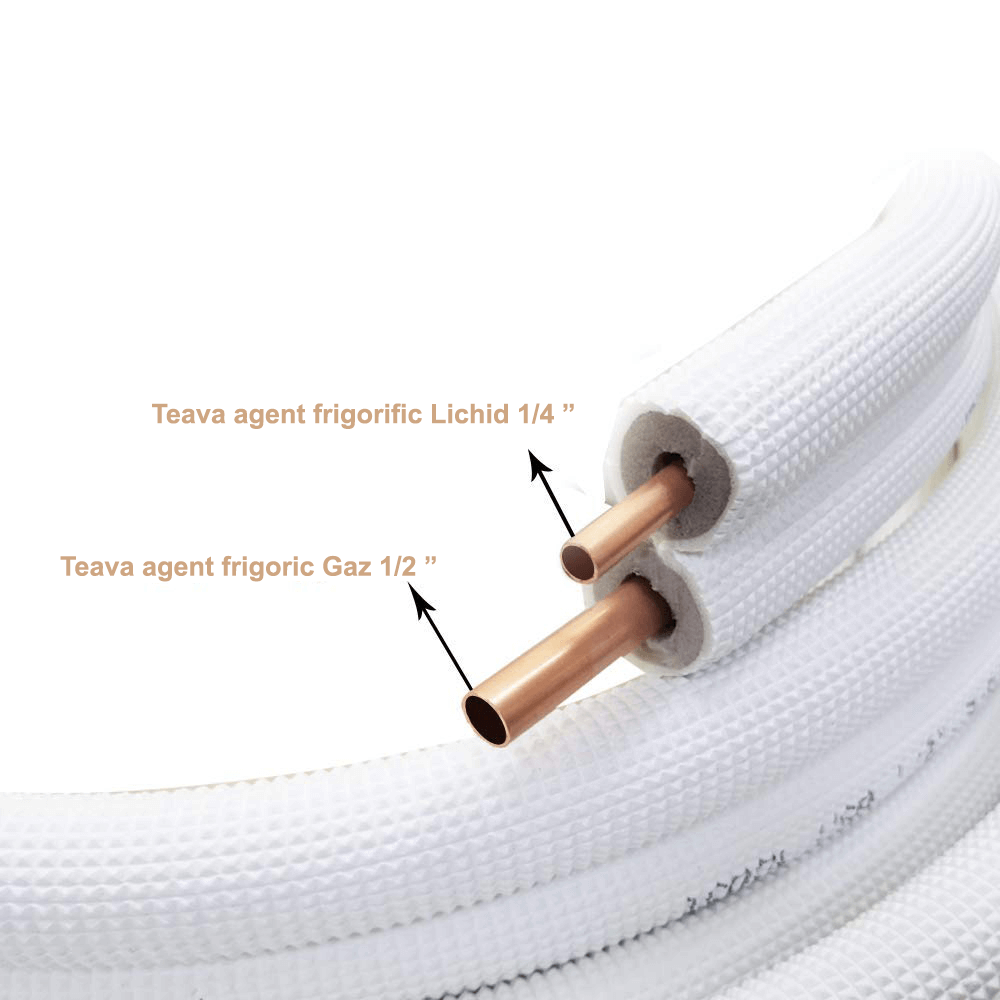

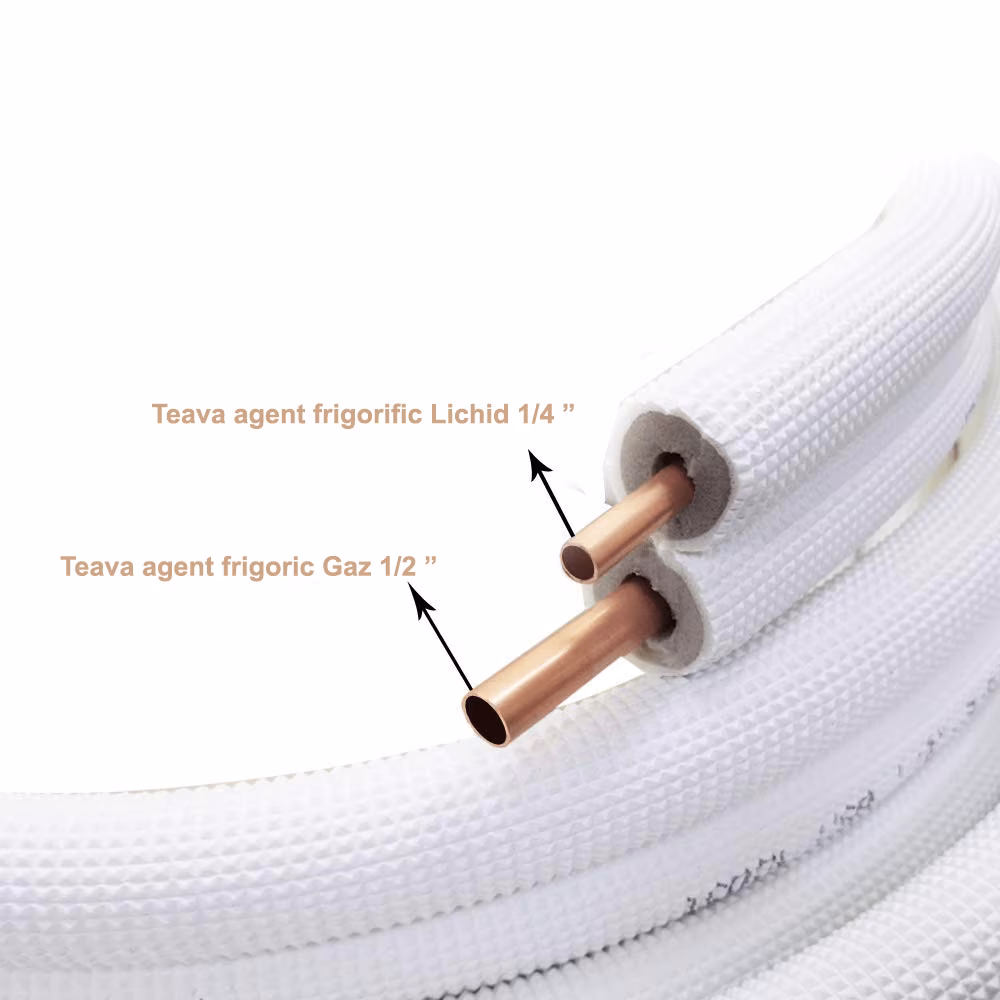

Tevi de cupru izolate 1/4" si 1/2"
Configuratia 1/4" - 1/2" este utilizata la numeroase aparate de aer conditionat de 18000 BTU. Conducta de 6,35 mm si conducta de 12,70 mm au roluri distincte in circuitul frigorific si trebuie alese in concordanta cu racordurile prevazute de producator.
Capacitatea aparatului nu este singurul criteriu de selectie. Inainte de comandare este recomandata verificarea diametrelor specificate in documentatia tehnica a modelului, deoarece acestea pot diferi in functie de producator si gama.
Cablu de comunicare si evacuarea condensului
Cablul MYYM 5 x 1,5 inclus in traseu poate fi utilizat pentru realizarea conexiunilor electrice si de comunicare dintre unitatea interioara si unitatea exterioara, in functie de schema aparatului instalat.
Tubul de drenaj este destinat evacuarii apei rezultate in timpul functionarii pe racire sau dezumidificare. Pentru o scurgere corecta, traseul de condens trebuie montat cu panta si configuratia corespunzatoare, evitand zonele in care apa se poate acumula.
Dimensionarea traseului in functie de instalatie
Lungimea necesara se stabileste in functie de pozitionarea unitatilor, grosimea peretilor, schimbarile de directie si traseul efectiv dintre interior si exterior. Este important sa fie respectate lungimea maxima admisa si diferenta de nivel specificate de producatorul aparatului.
In cazul traseelor mai lungi decat configuratia standard prevazuta de producator, poate fi necesara adaptarea cantitatii de agent frigorific, conform documentatiei tehnice a echipamentului.
Informatii importante
- Destinatie: instalatii de aer conditionat split compatibile.
- Capacitate orientativa: 18000 BTU.
- Dimensiuni tevi: 6,35 mm (1/4") si 12,70 mm (1/2").
- Componente: doua tevi de cupru izolate, cablu MYYM 5 x 1,5, tub de drenaj si banda de matisat.
- Compatibilitate: diametrele trebuie verificate cu specificatiile tehnice ale aparatului inainte de instalare.
- Montaj: lungimea traseului si diferenta de nivel dintre unitati trebuie sa respecte limitele indicate de producator.
Atentie: nu toate aparatele de aer conditionat de 18000 BTU folosesc tevi de 1/4" si 1/2". Unele marci si modele utilizeaza pentru aceasta capacitate diametre mai mici, de 1/4" si 3/8" (6,35 mm si 9,53 mm), similare celor intalnite frecvent la aparatele de 9000-12000 BTU. Verificati intotdeauna diametrele racordurilor specificate de producator inainte de comandarea traseului frigorific.
