Traseu frigorific pentru aer conditionat 24000 BTU, tevi Cupru 3/8 - 5/8
Traseul frigorific este destinat instalarii aparatelor de aer conditionat de 24000 BTU care utilizeaza conexiuni frigorifice de 3/8" si 5/8", respectiv aproximativ 9,53 mm si 15,80 mm. Produsul include componentele principale necesare realizarii legaturii dintre unitatea interioara si unitatea exterioara si se dimensioneaza in functie de lungimea reala a traseului de montaj.
Configuratia cuprinde doua tevi de cupru izolate, cablu electric de comunicare, tub pentru evacuarea condensului si banda de matisat. Alegerea corecta a diametrelor este esentiala pentru realizarea circuitului frigorific, de aceea compatibilitatea traseului trebuie verificata cu specificatiile tehnice ale aparatului care urmeaza sa fie instalat.
Detalii importante pentru alegerea traseului frigorific
- Compatibilitate: aparate de aer conditionat de 24000 BTU care folosesc conexiuni frigorifice de 3/8" si 5/8".
- Diametru teava lichid: 3/8", aproximativ 9,53 mm.
- Diametru teava gaz: 5/8", aproximativ 15,80 mm.
- Izolatie: ambele conducte de cupru sunt prevazute cu izolatie pentru utilizare in instalatii de climatizare.
- Conexiune electrica: este inclus cablu MYYM 5 x 1,5 pentru comunicarea dintre unitati.
- Drenaj: traseul include tub pentru evacuarea condensului produs de unitatea interioara.
- Protectie si organizare: componentele traseului pot fi grupate si protejate cu banda de matisat inclusa.
Ce contine traseul frigorific
- Teava izolata din cupru 9,53 mm (3/8") – pentru circuitul frigorific.
- Teava izolata din cupru 15,80 mm (5/8") – pentru circuitul frigorific.
- Cablu electric MYYM 5 x 1,5 – pentru comunicarea si conexiunile dintre unitati, in configuratiile compatibile.

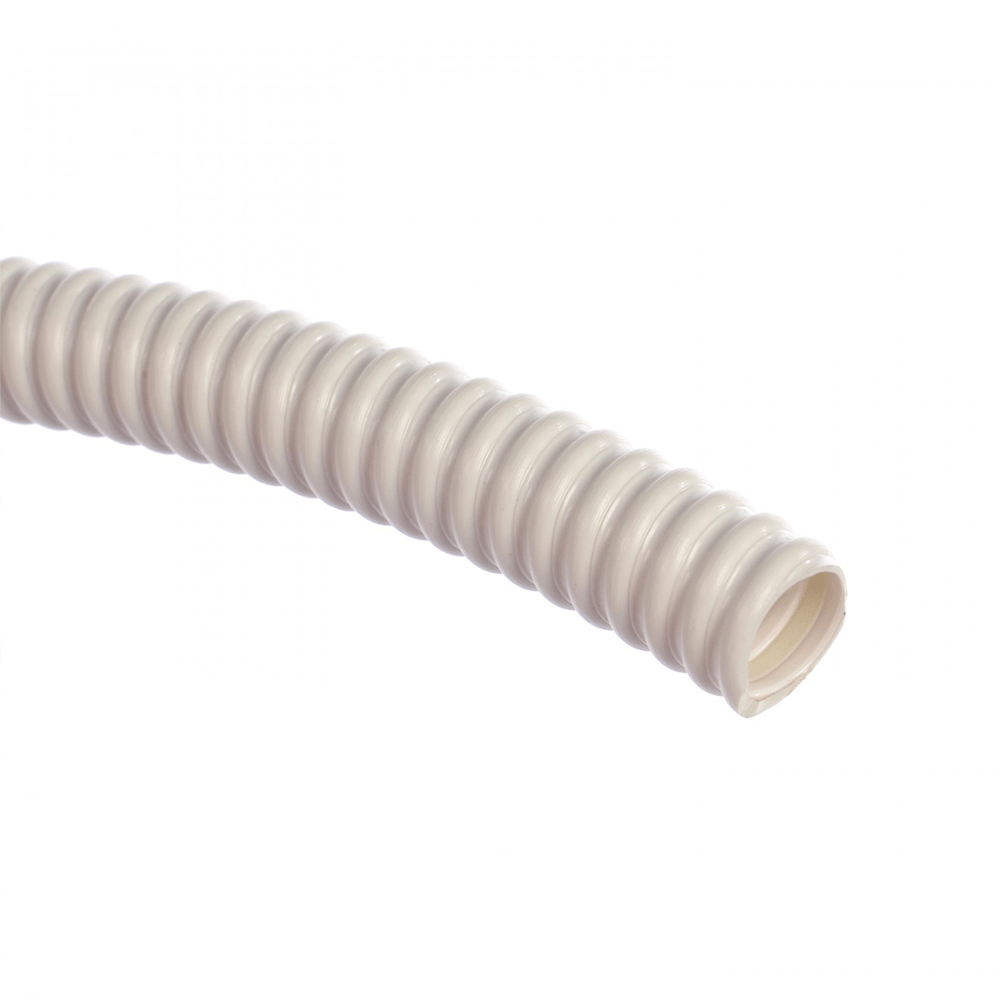

- Tub de drenaj – pentru evacuarea condensului rezultat in timpul functionarii aparatului.

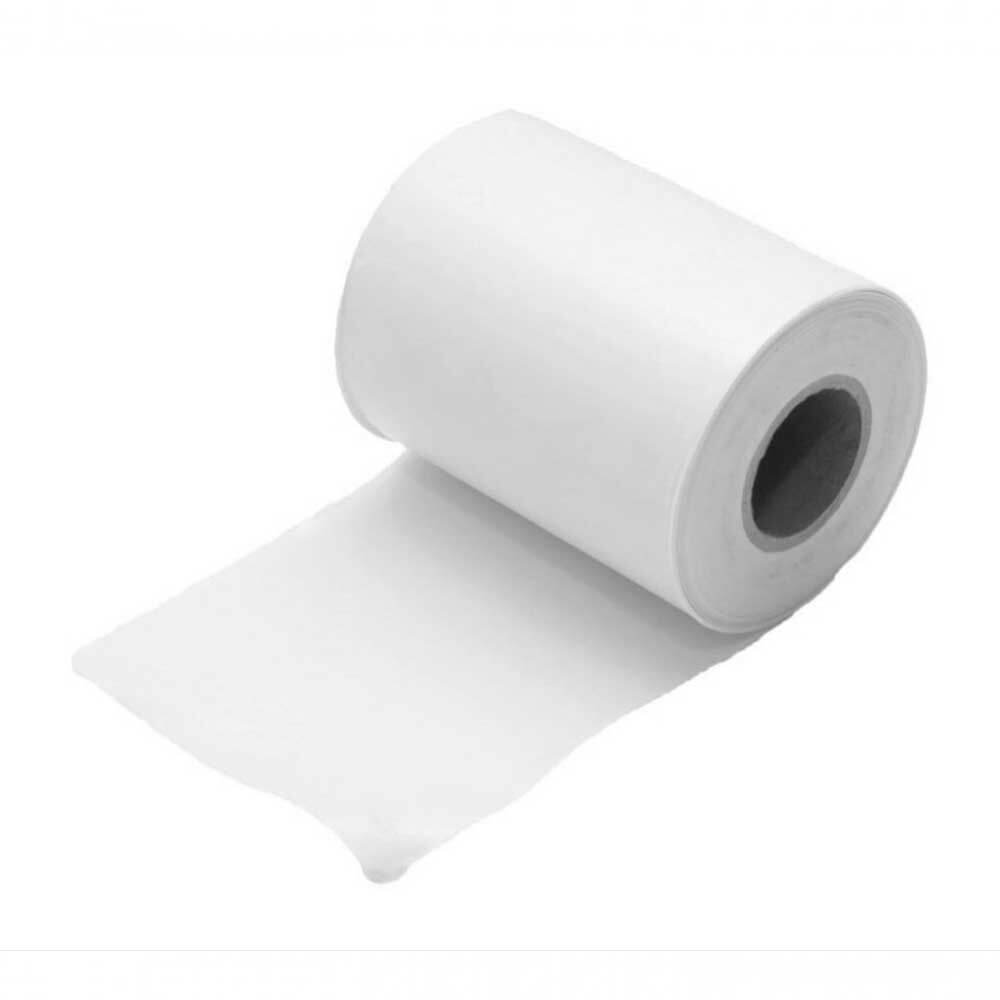

- Banda de matisat – pentru gruparea si protejarea traseului.
Traseu complet pentru conectarea unui aparat de aer conditionat de 24000 BTU
Traseul frigorific asigura legatura dintre unitatea interioara si unitatea exterioara a sistemului de climatizare. Cele doua tevi de cupru permit circulatia agentului frigorific intre componentele aparatului, iar izolatia acestora contribuie la limitarea schimbului termic cu mediul si la prevenirea formarii condensului pe conducte.
Alaturi de conductele frigorifice, traseul include cablul electric necesar conexiunilor dintre unitati si tubul pentru drenarea condensului, permitand realizarea unei instalatii compacte si organizate.

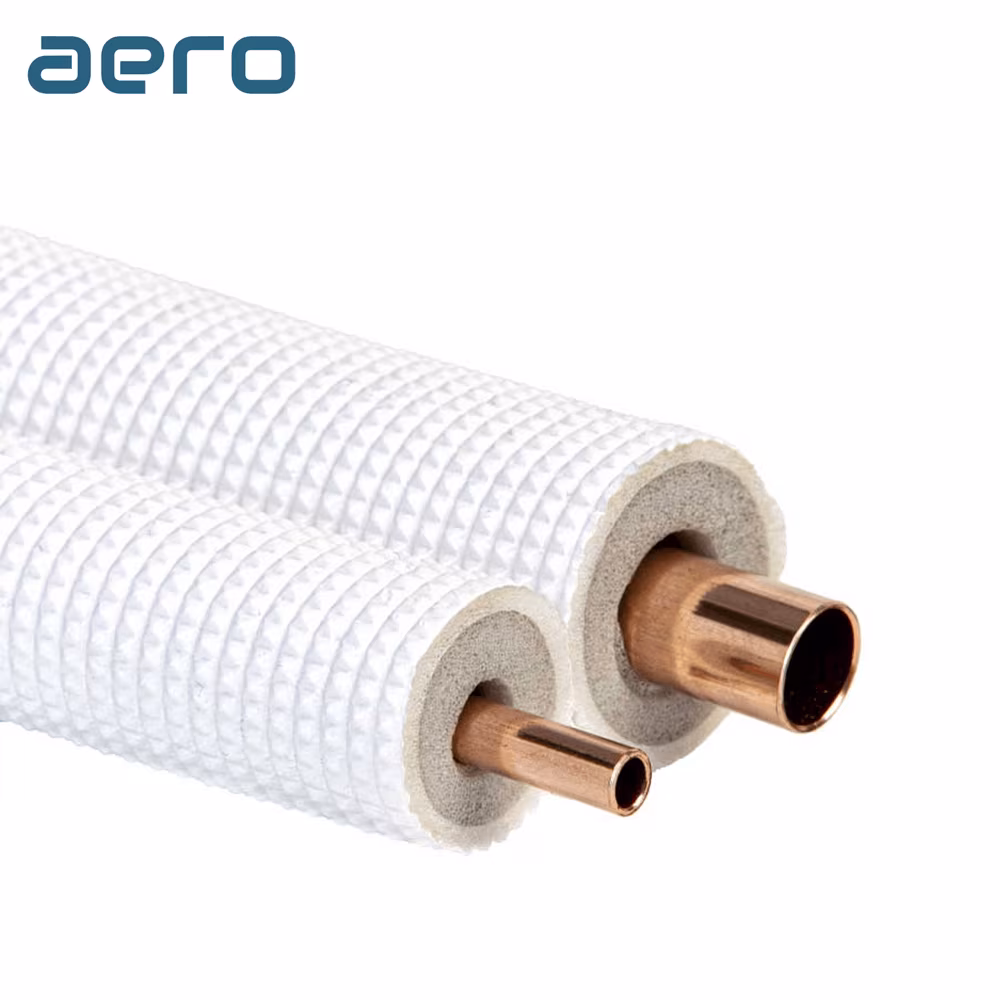

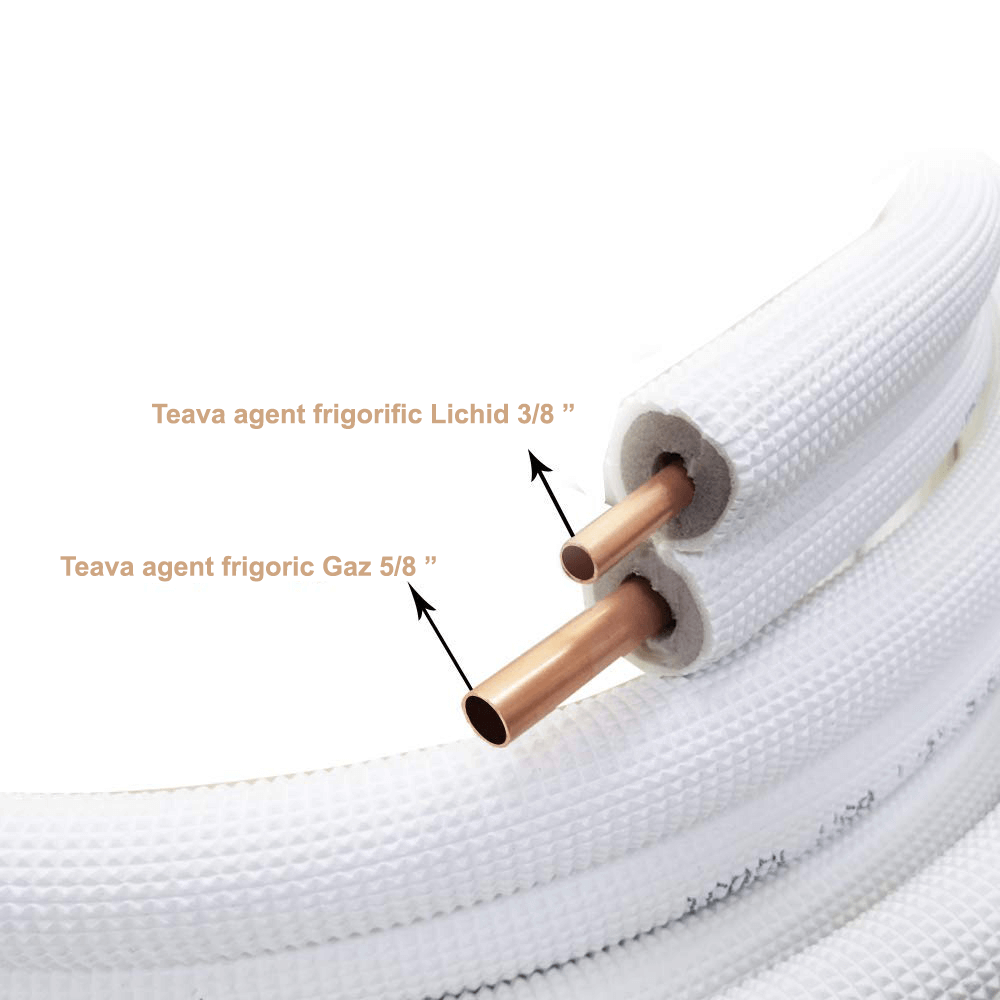

Tevi de cupru izolate 3/8" si 5/8"
Combinatia 3/8" - 5/8" este utilizata la anumite aparate de aer conditionat cu capacitatea de 24000 BTU. Conducta de 9,53 mm si conducta de 15,80 mm au functii distincte in circuitul frigorific si trebuie sa corespunda exact racordurilor prevazute pentru modelul instalat.
Capacitatea exprimata in BTU nu determina singura dimensiunea conductelor. Producatorii pot utiliza configuratii diferite chiar si pentru aparate cu aceeasi capacitate, motiv pentru care diametrele trebuie verificate in fisa tehnica sau manualul de instalare al echipamentului.

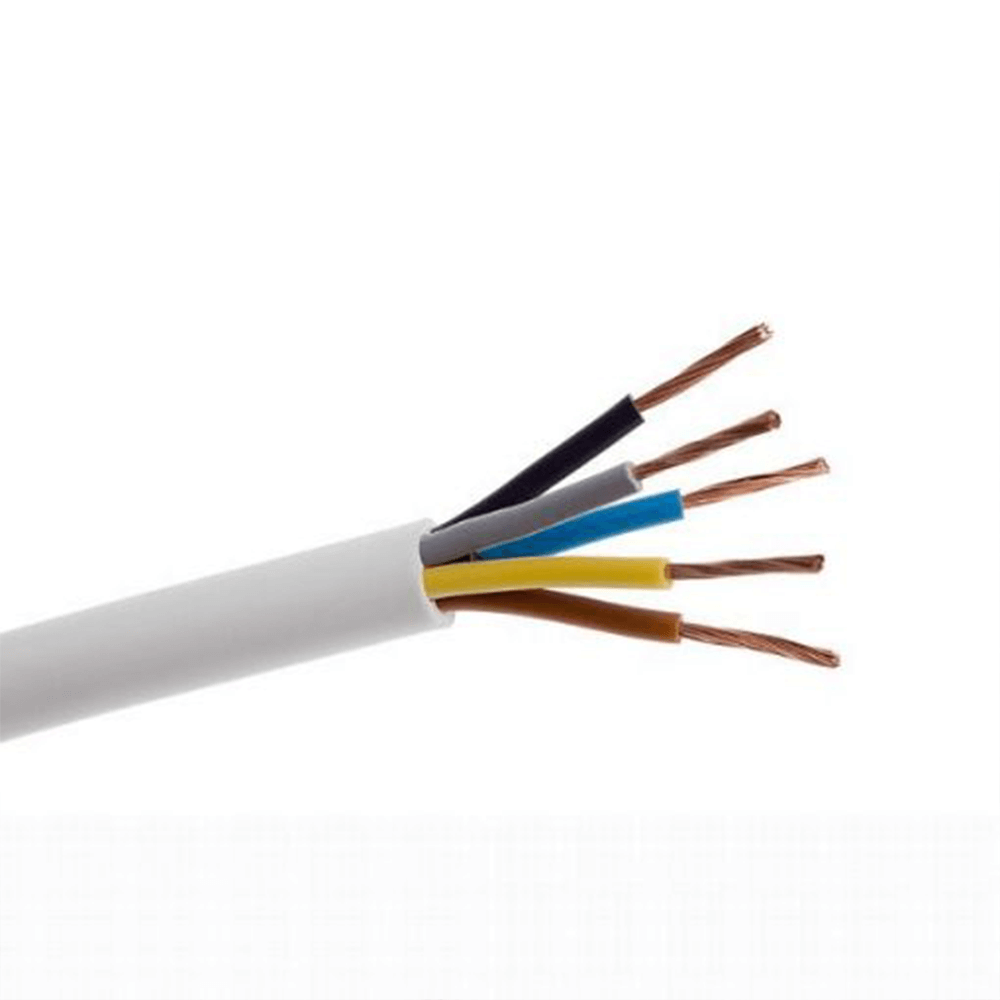

Cablu de comunicare si tub pentru evacuarea condensului
Cablul MYYM 5 x 1,5 inclus in configuratie poate fi utilizat pentru conexiunile electrice si de comunicare dintre unitatea interioara si cea exterioara, in functie de schema electrica specifica aparatului.
Tubul de drenaj este destinat eliminarii condensului produs de unitatea interioara in timpul functionarii pe racire sau dezumidificare. Pentru evacuarea corecta a apei, traseul trebuie realizat cu panta corespunzatoare si fara zone in care condensul se poate acumula.
Dimensionarea traseului in functie de pozitia unitatilor
Lungimea necesara a traseului se stabileste in functie de distanta dintre unitatea interioara si unitatea exterioara, grosimea peretilor, schimbarile de directie si configuratia efectiva a instalatiei. Lungimea maxima permisa si diferenta de nivel dintre unitati trebuie sa respecte valorile specificate de producator.
Pentru trasee care depasesc lungimea standard prevazuta pentru aparat poate fi necesara completarea cantitatii de agent frigorific, conform instructiunilor tehnice ale producatorului.
Informatii importante
- Destinatie: instalatii de aer conditionat split compatibile.
- Capacitate orientativa: 24000 BTU.
- Dimensiuni tevi: 9,53 mm (3/8") si 15,80 mm (5/8").
- Componente: doua tevi de cupru izolate, cablu MYYM 5 x 1,5, tub de drenaj si banda de matisat.
- Compatibilitate: diametrele traseului trebuie comparate cu specificatiile exacte ale aparatului inainte de comandare.
- Montaj: lungimea traseului si diferenta de nivel dintre unitati trebuie sa respecte limitele stabilite de producator.
Atentie: nu toate aparatele de aer conditionat de 24000 BTU folosesc tevi de 3/8" si 5/8" (9,53 mm si 15,80 mm). In functie de marca si model, pot fi utilizate si alte combinatii, de exemplu 1/4" si 5/8" (6,35 mm si 15,80 mm) sau 1/4" si 1/2" (6,35 mm si 12,70 mm). Verificati intotdeauna diametrele racordurilor indicate de producator in fisa tehnica sau manualul aparatului inainte de comandarea traseului frigorific.
